送/受信サイトの処理

送信サイトの処理

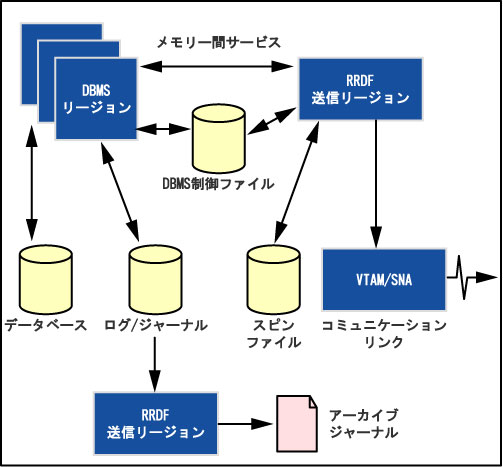

RRDFによる送信サイトでの処理ステップは次のようになります。

クリックで図を拡大

DBMSがログ又はジャーナルのデータブロックを書き出すと同時に、MVSメモリー間サービスを使用するRRDFの出口ルーチンが呼ばれ、RRDF送信リージョンのメモリー内キューにそれらデータブロックがコピーされます。

追加のI/Oオーバーヘッドはありません。

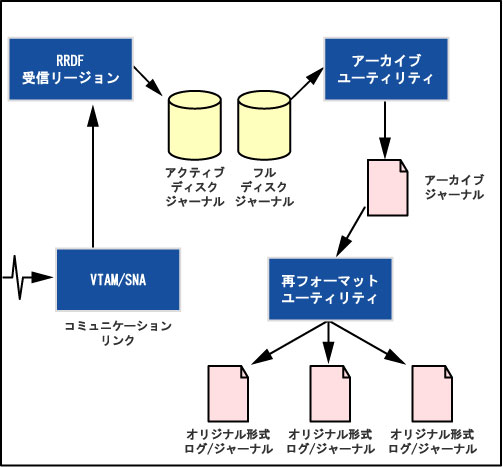

RRDFによる受信サイトでの処理ステップは次のようになります。

クリックで図を拡大

受信リージョンは転送されたデータを受信し、ディスクジャーナルファイルに書き込みます。

ディスクジャーナルが一杯になると、アーカイブジョブが自動的に起動され、ディスクジャーナルのデータをアーカイブデータセットにコピーします。

アーカイブジョブが終了すると、ディスクジャーナルは空き状態になり再使用可能になります。この間、受信リージョンはデータの受信を継続しており、それらを別のディスクジャーナルに書き込みます。
